产品介绍

配电网机器人及云服务平台

1、什么是配电网?

   供电网络由发电-输电-变电-配电-用电等环节构成,如下图所示。


配电网由配电线路和配电所构成,是供电网络中的重要组成部分,承担着向各行各业、向千家万户分配电能的任务。

2、配电所维护现状

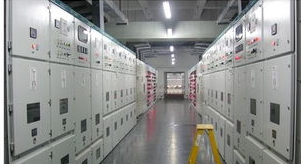

     配电所内安装有高、低压配电柜、综合保护柜、仪表、开关等各种配电设备和电力电缆进线。如何保证配电所的环境及设备正常运行是维护工作的责任,目前存在的问题如下。

(1)配电所面广量大、环境复杂,分布在城市和农村的每个角落。
(2)目前是人工维护方式,根据用户报警,派工程队去抢修,故障处理时间长,影响生产和生活。
(3)随着社会经济发展,人们对电能质量要求提高,需要对配电网的维护更专业、更精细。
(4)企事业单位配电所的产权属于单位,每个单位都设立专人值班,维护成本很高。
(5)为了降低维护成本、提高维护质量,采用机器人、云计算等高新技术,创新一种维护服务方式是必然趋势。

3、配电所智能化

3.1值班机器人
    一般小型配电站内安装值班机器人,代替人工值班。对站内的环境数据、设备运行参数、电缆和母线电气接点的温度、门窗状态等进行数据采集、报警、通话、控制,并对出入人员进行跟踪和行为分析,将实时数据和报警信息在本地保存,并上传到监控中心。

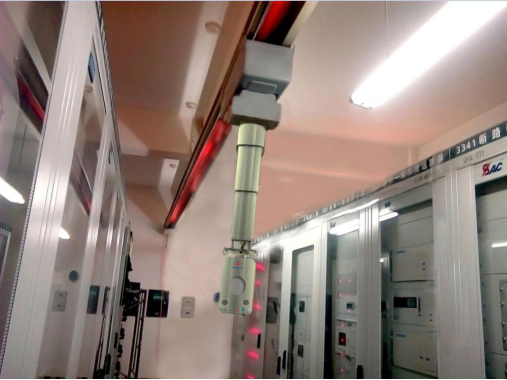

3.2巡检机器人
对于比较大型的配电所,对每个仪表和开关状态都需要定期或定点实时巡检时,在站内安装巡检机器人。定时对每台设备的开关状态和仪表读数进行巡检、图像拍摄、状态及数据分析、本地保存并上传至监控中心站。



4、云服务平台
4.1云服务平台软件

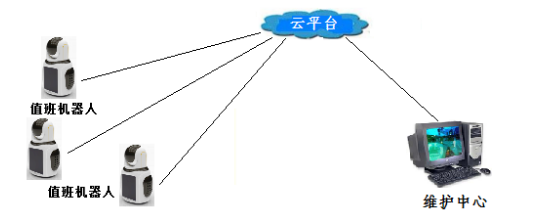

无论是哪种机器人都安装在现场,实时测测配电设备和线路运行情况,监测数据和报警信息都必须传送到云端软件平台上,为全国各地、各个区域的配电维护中心提供服务。示意图如下所示。



4.2云服务平台功能
(1)主界面

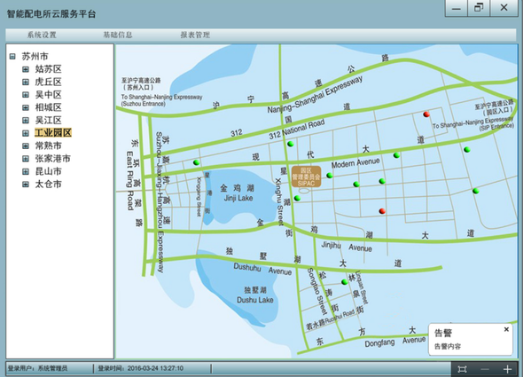

在监控中心的界面上对所辖配电所内配电柜的电压电流数据、开关状态、温湿度、安防、门禁、消防等进行实时的监测,发生异常情况立即报警。下图是区域所辖变(配)电站的地理位置分布图,其中任一个站出现故障,系统推屏向值班人员报警,也可以语音报警,同时站点由绿色变成红色闪烁。

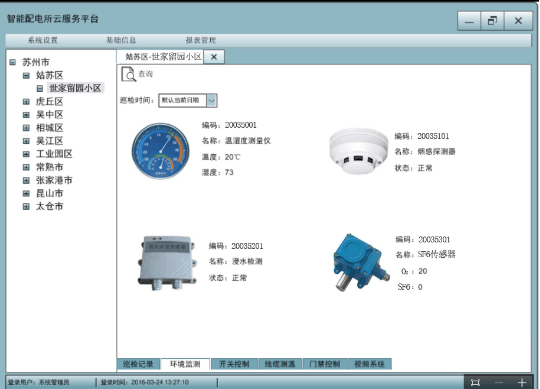

(2)数据采集和查询
   对配电设备的电流、电压、温度、湿度、SF6气体泄露等模拟量数据进行采集、保存、查询、统计、设置阈值,当数据超过阈值时产生告警。



(3)远程控制

对摄像机(包括云台、镜头等)、灯光、门禁系统、风机、空调等设备可以进行远程控制和调节。
