产品介绍
1、 概述
ZD-IP多媒体调度软交换系统是苏州震旦公司基于多年的IPPBX通信平台产品的积累而推出的，基于NGN架构，使用国际标准的SIP协议，具有极好的兼容性和功能可扩性。基于内核开发的系统，最大化的保证了系统性能的优良性、稳定性和可靠性。该系统可实现“语音调度+桌面触摸屏语音调度台” 整体解决方案，实现视频监控、视频会议、语音调度、传真短信的联动工作。ZD-IP还专门针对不同行业的用户提供了功能定制和调度台界面定制服务。也正是因此，苏州震旦科技的调度系统被广泛地应用于电力、矿山、部队、铁路、航空、公路、银行、水利、石油、冶金化工等行业。

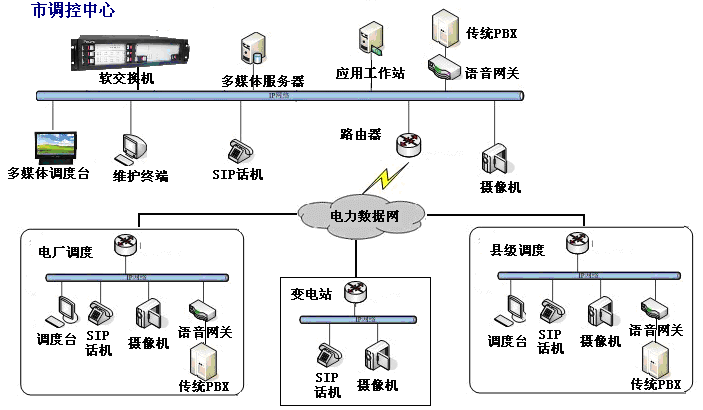

2、 系统组成
ZD-IP多媒体调度软交换系统由软交换调度主机、多媒体调度台、网络交换机、信令网关、语音网关和SIP电话机等组成。

















· 原电路调度交换机通过语音网关接入
· 视频监控系统通过多媒体网关接入
· 多媒体调度台既可调度原有语音调度机，也可调度视频、调度SIP话机。
· 软交换调度主机提供连接控制、翻译和选路、网关管理、呼叫控制、带宽管理、信令、安全性和呼叫详细记录等功能。
· 它支持所有现有的电话功能及新型会话式多媒体业务；
· 它采用标准协议（如SIP、H.323、MGCP、MEGACO/H.248、SIGTRAN以及各种其它的数据及ITU协议）；
· 它提供了不同厂商的设备之间的互操作能力
· 它与下列一种或多种组件配套使用：媒体网关、信令网关、应用服务器（例如提供多媒体业务）、媒体服务器（如提供数据流媒体、会议和广告等业务）、管理和收费/计费接口。

3、 IP调度主机
  调度主机采用机架式安装，采用背板总线设计方式，所有接口卡及主要控制卡均采用插卡式设计，接口卡均支持热插拔（热替换）。其中接口卡部分，1U设备提供2个接口卡插槽，2U设备提供3个接口卡插槽，6U设备提供8个接口卡插槽。主要板卡有MCU控制卡、电源卡、模拟接口卡、数字接口卡等。


         ZD3100                                  ZD3200                                      ZD3600

3.1性能特点
（1）接口卡特点
模拟和数字两种接口卡，均具有硬件回声抑制模块，减少主系统负荷，增加系统稳定性。模拟接口卡最大单卡可配置16模块共32模拟接口，模拟接口模块在2FXS和2FXO的基础上增加了1FXS+1FXO模块。数字接口卡可提供1E1/2E1/4E1的接口卡，均提供硬件回声抑制。
（2）断电逃生功能
模拟接口卡在1FXS+1FXO模块上增加了1：1断电逃生功能，在系统掉电后，FXO的电话可以直接接入到对应的FXS接口上。
（3）处理能力
系列产品支持60/200/500三种系统并发处理能力,系统注册数支持600/2000/5000个。
3.2功能介绍
3.2.1语音调度
用户可以进行单独呼叫，群组广播，会议，夜服的语音通信功能，还可通过调度台进行强插、强拆、监听、禁话、转接、代接等调度操作。
3.2.2集群对讲
使用车台、手台及专用调度话机的终端，能够实现与传统集群对讲一样的半双工或全双工通信。系统的对讲不改变用户原有使用习惯，并可实现有线和无线的混合对讲组网。
3.2.3短信指令
调度中心可以通过调度台或其他多媒体终端以短信形式给被调度人员发送文字信息。在被调度人员执行不便于语音调度的场合，文字调度发挥出了极大的优势。
3.2.4视频调度
系统将固定IP监控摄像头、工作人员的手机摄像头、单兵包的动态视频数据经过压缩编码通过网络发送的调度系统主机（或专用视频存储服务器）中保存，以便将来有必要时可以调取查看。同时，指挥中心（或调度员）可以实时通过各类视频查看系统调看动态图像，了解现场情况进行指挥。
3.2.5预设广播
系统可以播放预先储存到调度主机内的声音文件，在应急预案中根据设定设定，发生突发事件时，播放相应的广播。
3.2.6 分组会议
管理员可以根据客户的需要进行分组，设置终端权限。有发起会议权限的终端，可以通过调度电话、外线电话、车台或者手机进行会议的发起。
3.2.7数据存储
系统能够记录各种操作和告警日志、监控录像和文字指令，允许管理人员调阅回放，这些可以作为指挥调度过程重演的重要依据。
3.2.8用户分级管理
系统支持多个等级的调度权限抢座优先设置，管理员能够进行权限级别设定，保证高权限级别的用户的优先性。
3.2.9可选加密通道
根据需求可以通过专门的算法对语音和数据进行加密处理，保证系统安全。

4、 功能参数

来话转接
调度强通功能
同组指定代接
调度连呼功能
同组代答
调度组呼功能
三方通话
调度催挂功能
呼叫限制
调度转接功能
呼叫转移
呼叫保持功能
主叫号码显示
强插强拆功能
一键到人
监听用户功能
分机紧急呼叫
呼叫排队功能
调度直呼分机
夜服功能
通话录音功能
状态显示功能
免提通话功能
多调度台功能
专设紧急呼叫通道
广播扩音


5、 调度台界面
调度台软件是专门为实现简单方便的调度通信而设计研发的一款可在调度台或在普通PC、PAD上运行的调度软件。它可以直观的看到各个调度终端的分组和状态，可以通过触屏（或鼠标）的点击实现呼叫、待机、转接、强插、强拆、监听、广播、会议等调度功能。可以直观的查看调度系统中的通话清单和录音数据。调度台上能够直观地显示终端的当前状态，空闲、通话、是否在线一目了然，是调度人员不可或缺的调度工具。



6、 系统终端
6.1  SIP电话机







        BT210                    BT220                BT260                  BT380

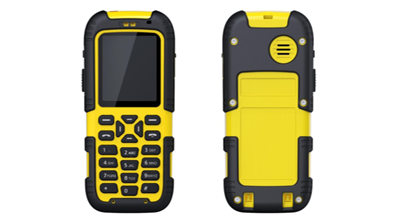

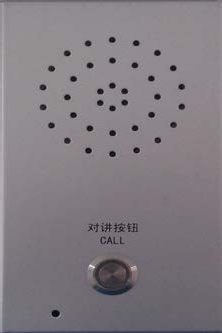

6.2  BW200 Wifi手机 与IP广播对讲终端


7、 系统特点：
7.1 分布式
只要有网络的地方，就能部署调度交换系统，完全突破地域的限制，调度机可以真正做到集中式管理，分布式组网。调度终端的部署完全脱离地域的概念，只要能够连入一个IP网络，用户线既可以集中式部署，也可以分布式部署，灵活、方便、可靠性高。
7.2有线无线一体化
与4G/3G、Wi-Fi（无线局域网）或者PHS（无线手持系统，小灵通）配合，调度交换机可以实现方便、灵活的无线通信，基于统一平台开发，实现全网的有线、无线调度功能，为现场调度指挥提供可靠保障。
7.3融合的通信平台
IP软交换系统不但能实现内部的通信，还可以通过核心平台与多种传统语音通信网络互联，实现与PSTN固话、各种制式手机、PBX通信专网、NGN通信平台等传统通信网络互联。
7.4图形化
调度控制台完全图形化，提高了大规模部署的指挥效率和人性化管理，更加直观、简单易操作。
7.5高兼容性和可扩展性
可以和传统电话交换系统或调度系统对接融合，实现统一调度和联合通信，提供二次开发的API接口，可满足用户不同业务的定制需求。
7.6可靠性强稳定性高
系统可设置双机热备，调度机可配备冗余电源，提高了系统的可靠性。基于工业设计的的调度主机具有很强的系统稳定性。
